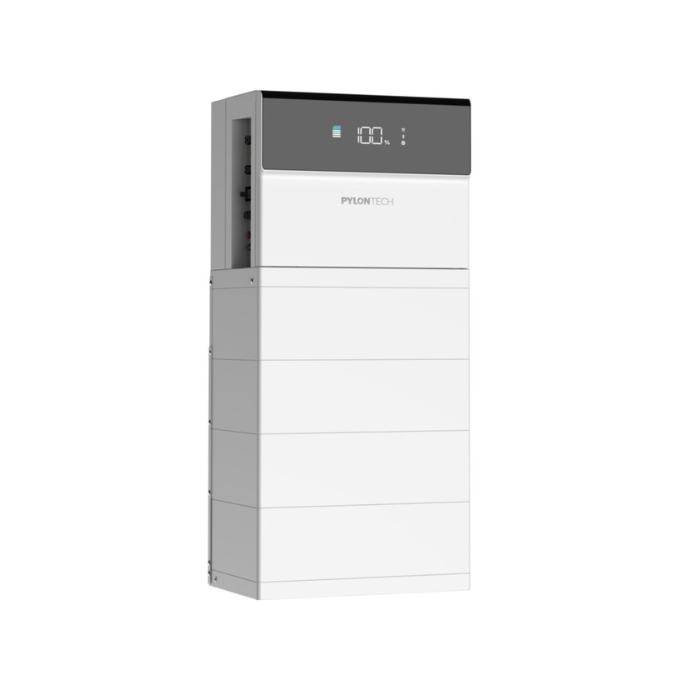

Pylontech Force H3X Hybrid | 3,6 bis 15 kW | 5,12 bis 35,84 kWh | einphasig / dreiphasig

Hybrid-Komplettsystem für PV-Anlagen mit Speicher

Hinweis:

die dreiphasigen Wechselrichter sind Kompatibel mit 2-7 Batteriemodulen, die einphasigen Wechselrichter mit 1-4 Batteriemodulen.

Das Pylontech Force H3X Hybrid Set vereint Hybrid-Wechselrichter und modularen Hochvolt-Batteriespeicher für flexible Eigenverbrauchs- und Backup-Lösungen. Das System deckt Leistungen von 3,6 bis 15 kW und Speicherkapazitäten von 5,12 bis 35,84 kWh ab. Es ist ein- und dreiphasig einsetzbar, unterstützt On- und Off-Grid-Betrieb und lässt sich einfach erweitern. Ideal für Eigenheime, Mehrfamilienhäuser und kleine Gewerbebetriebe. Mit App-Steuerung, USV-Funktion und intelligentem Energiemanagement eignet sich das Set sowohl für Neuinstallationen als auch für Nachrüstungen.

Wechselrichter-Technik & Monitoring

Der Hybrid-Wechselrichter bietet Dir PV-Eingangsleistungen bis 24 kW (dreiphasig) und Ausgangsleistungen von 3,6 bis 15 kW. Er unterstützt einphasige und dreiphasige Netze, besitzt bis zu 3 MPPTs und verarbeitet je MPPT einen PV-String. Die Umschaltung zwischen Netz- und Inselbetrieb erfolgt in =10 ms. Die Datenkommunikation ist über WLAN, Bluetooth und LAN möglich. Die Steuerung und Überwachung erfolgt per App oder Webportal, inklusive dynamischer Energieflussregelung, Fernwartung und Heatpumpen-Anbindung. Ein Smart Meter ist im Set enthalten.

Batteriespeicher & Erweiterung

Der Batteriespeicher besteht aus modularen Hochvolt-LFP-Zellen mit 5,12 kWh pro Modul. Du kannst bis zu 7 Module (35,84 kWh) pro System stapeln und bis zu 6 Systeme parallel betreiben (max. 210 kWh). Die Entladetiefe beträgt 95 %, die Lebensdauer liegt bei über 8000 Zyklen. Die einzelnen Module wiegen 39 kg, das Systemgewicht variiert je nach Ausbau. Die Geräuschentwicklung bleibt unter 30 dB, das System arbeitet mit natürlicher Luftkühlung und ist für den Einsatz im Haus oder Technikraum geeignet.

Smart Meter Integration

Im Set ist ein Smart Meter als Einzelgerät enthalten. Die Installation erfolgt direkt am Netzanschlusspunkt. Das Smart Meter misst den Stromfluss zwischen Netz, PV-Anlage und Speicher und ermöglicht so eine präzise Steuerung des Eigenverbrauchs sowie die Begrenzung der Netzeinspeisung. Die Daten werden über die Kommunikationsschnittstelle an das Energiemanagementsystem übertragen und stehen für die App-Visualisierung und Regelung zur Verfügung.

Systemzubehör & Funktionen

Das Set enthält Montagezubehör wie Boden- und Wandhalterungen, Anti-Kipp-Brackets, AC- und PV-Steckverbinder sowie einen PV Terminal Removal Tool für die sichere Installation. Ein WIFI-Konfigurationsmanual und eine Bedienungsanleitung unterstützen Dich bei der Inbetriebnahme. Das System bietet Schnittstellen für Not-Aus (EPO), Wärmepumpensteuerung und CT-Anbindung. Die Integration ins Hausnetz erfolgt über vorkonfektionierte AC- und DC-Anschlüsse. Das Zubehör ist auf die Systemgröße abgestimmt und ermöglicht eine schnelle, sichere Montage.

Installation & System-Integration

Der Aufbau erfolgt durch Stapeln der Batteriemodule auf dem Boden oder optional an der Wand (bis 15 kWh). Die Schutzart IP55 erlaubt die Aufstellung im Innenbereich, Technikraum oder Keller. Der Wechselrichter wird direkt auf den Batteriespeicher gesetzt und ist ebenfalls IP55-geschützt. Die PV-Module werden über die mitgelieferten Steckverbinder angeschlossen, die AC-Anbindung erfolgt über vorkonfektionierte Anschlüsse. Die Kommunikation mit dem BMS und Smart Meter läuft über RJ45- und Multifunktionsanschlüsse. Alle Komponenten werden nach Montageplan verbunden und über die App in Betrieb genommen.
